多管衝擊除塵器

　　多管衝擊式除塵器是一種高效濕式除塵設備。主要用於非纖維、無腐蝕性、溫度不高於120℃的含塵氣體的淨化處理，同時適用於礦山、化工、煤炭、建材、冶金、電力等行業。

1.衝擊式除塵器結構組成

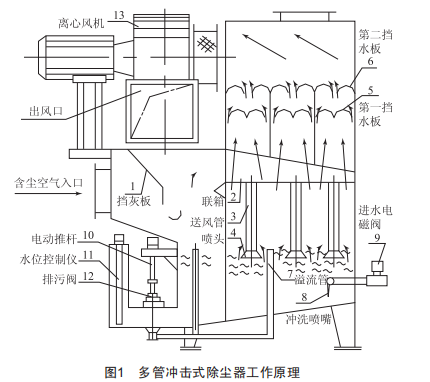

　　該裝置的結構主要由10部分組成，如圖所示。

　　①進風口、②出風口、③豎擋板、④斜擋板、⑤倒漏鬥、⑥水位計、⑦溢流閥、⑧排汙閥、⑨衝洗閥、⑩補水閥。

2.工作原理

　　含塵氣體由入口進入箱體，經過進風管後，以較高的速度從噴口處噴出，以此來強化氣體和液體、粉塵與液體之間的相對運動，衝擊液麵撞擊起大量的泡沫和水滴，最大程度的增大了氣體和流體的接觸麵積，以此達到淨化空氣的目的。淨化後的空氣在負壓的作用下，通過兩道擋板由出風管排出，氣體中所含的水滴由擋板除掉。

　　含塵氣體的整個過程是在負壓狀態下進行的，除塵風機安裝在出風管上。箱體內的液位高度由溢流閥控製，操作人員通過觀察水位計，將液位調整至距噴嘴口0-5mm處。

　　箱體內的水使用一定時間後，由於水中含有大量的粉塵，需要定期更換（一般為8小時）。開啟排汙閥和衝洗閥，通過箱體底部的噴頭衝洗沉積的煤泥，然後關閉排汙閥和衝洗閥，開啟補水閥和溢流閥，將液位補至最佳，即可重新進入工作狀態。
